业务导航和业务流程示例
导航信息及其格式
导航信息通常被称为元数据（metadata）,并且存放在元数据库中，可以反映节目的标示、内容信息、码流信息、分类信息、存储位置和定价信息。EPG数据源自DVB广播的SI信息（遵守ETSIEN300468VI.5.1标准）、流媒体/CDN系统媒体信息以及IPTV内容管理系统生成的媒体元信息等。EPG信息釆用统一的格式与定义（一般用XML语言描述），便于实现信息的共享，以及信息的自动釆集处理。导航信息一般包括以下类型。
（1）EPG信息标示：对EPG内的信息做唯一的标示。
（2）EPG内容信息：描述EPG信息的名称以及内容信息，如影片的名称、导演、主演、简介等信息。
（3) 码流信息：对于影片等信息给出影片的编码格式描述。
（4）分类信息：对EPG的分类，如按4.6节要求进行大的分类，在每个分类下包含子分类，方便用户查找喜爱的节目信息。
（5）定价信息：根据用户信息展示消费节目的价格信息。
（6）存储位置：描述了影片存放的位置，供STB从指定的位置上接收播放的信息。
导航信息流如图4-13所示。

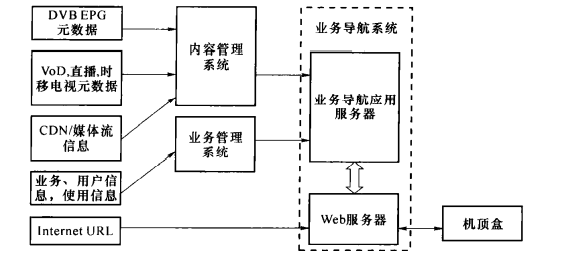

图4-13 业务导航信息流示意图
业务流程示例
IPTV业务系统包括了头端系统、内容管理系统、业务管理系统、业务导航系统、内容分发系统以及承载网络和接入网络和终端。这些系统只有作为一个有机的整体才能提供可运营、可管理和可控制的IPTV业务。因此，它们之间存在着接口。任何一个IPTV业务的实现，都需要采用通过这些接口，采用相关的协议和标准规范，通过详细的业务流程才能完成。因此，业务流程就像是一根线，而这些子系统就像是一颗颗珍珠，通过将这些珍珠串在一起才算是一件完整的产品。下面给出了直播业务和点播业务的业务流程示例供理解和参考。
1. 直播业务流程示例
图4-14给出了IPTV直播业务流程，下面作简单的说明。

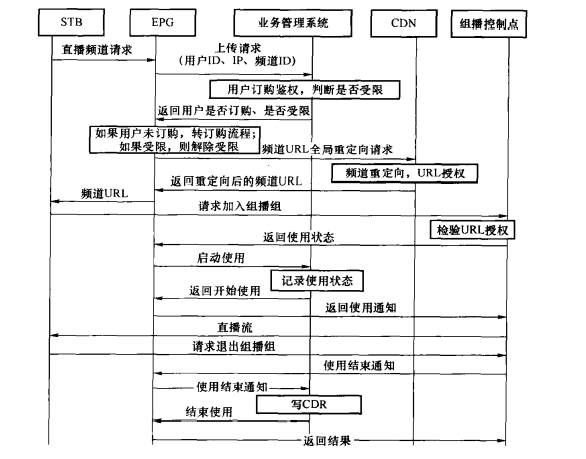

图4-14 直播流程图
（1） 用户通过机顶盒请求直播频道服务；EPG向业务管理系统转发请求消息（包括用户ID、IP、频道ID等）；
（2）业务管理系统判断甬户是否订购了该频道，并判断此频道是否受限；
（3）业务管理系统将用户的订购情况及频道的限制情况返回给EPG；
（4）EPG根据业务管理系统返回的直播请求结果判断用户是否订购了该频道，如果没有订购该频道则转入订购流程；如果频道受限（针对儿童），则根据设置进行处理，否则转入解除限制状态流程；
（5） 如果用户可以收看该频道，EPG向CDN发出频道URL重定向请求。CDN根据全局负载均衡重定向频道URL,并根据事先约定的加密算法生成授权码；
（6）CDN返回经过重定向并增加了授权码的频道URL；
（7）EPG将频道URL返回给机顶盒；
（8）机顶盒根据返回的URL请求加入组播频道；
（9）组播控制点接收到直播请求后校验URL中的授权码，如果是非法请求则拒绝服务；如果是合法请求，组播控制点向EPG发出使用状态信息；
（10）EPG系统向业务管理系统发出启动使用信息；
（11）业务管理系统开始记录用户的使用信息，并将结果返回给EPG；
（12）EPG向组播控制点发出使用通知信息；
(13) 组播控制点向机顶盒提供直播流；
(14) 当用户主动退出时STB向组播控制点发出退出请求(也可以通过组播控制节点定时检测与机顶盒的连接情况来主动触发此事件)；
(15) 组播控制点向EPG发出使用结束通知；
(16) EPG将此请求转发给业务管理系统；业务管理系统根据请求中的相关信息写CDR,并将结果返回给EPG；
(17) EPG将此结果转发给组播控制点。
2. 点播业务流程示例
图4-15给岀了IPTV点播业务流程，下面作简单的说明。

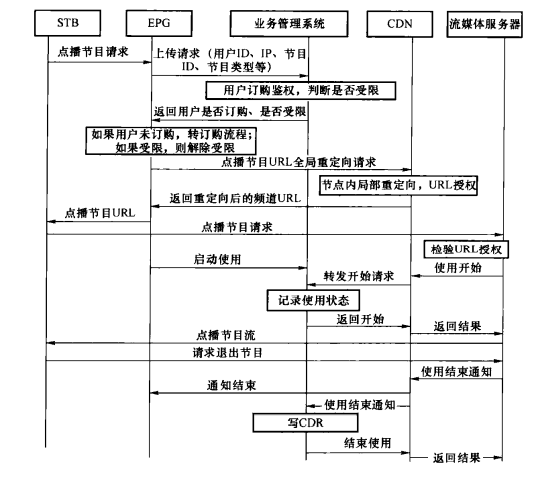

图4-15 点播节目流程图
(1) 用户通过机顶盒点播一个节目；
(2) EPG向业务管理系统转发点播请求(包括用户ID、IP、节目ID、节目类型等)；
(3) 业务管理系统判断用户是否订购了该节目，并判断此节目是否受限；
(4) 业务管理系统将用户的订购情况及节目的限制情况返回给EPG；
(5) EPG根据业务管理系统返回的结果判断用户是否订购了该节目，如果没有订购该节目则转入订购流程；如节目受限(针对儿童)则限制，否则转入解除限制状态流程；
(6) 如果用户可以点播该节目，EPG向CDN发出节目服务URL重定向请求，CDN根据全局和局部重定向后提供节目URL,并根据事先约定的加密算法生成授权码；
(7) EPG将点播节目URL返回给机顶盒；
(8) 机顶盒根据返回的URL重定向到流媒体服务器请求点播服务；
（9） 流媒体服务器接收到点播请求后校验URL中的授权码，如果是非法请求，则拒绝服务；如果是合法请求，流媒体服务器向CDN发出使用开始请求；
(10）CDN系统将此请求转发给业务管理系统；业务管理系统记录使用状态，并将结果返回给CDN；
(11) CDN将此结果转发给流媒体服务器；
（12）如果CDN返回成功，流媒体服务器向机顶盒提供点播节目流；
（13）当用户主动退出时STB向流媒体服务器发出退出请求（也可以通过流媒体服务器定时检测与机顶盒的连接情况来主动触发此事件）；
（14）流媒体服务器向CDN发出使用结束请求；
（15）CDN将此请求转发给EPG；
（16）CDN将此请求转发给业务管理系统；业务管理系统根据请求中的相关信息写CDR,并将结果返回给CDN；
（17）CDN将此结果转发给流媒体服务器。
业务发现和选择与业务导航系统的关系
国内外在开展IPTV业务时，由于运营主体和环境不同，导致了在系统的组建和运营模式的不同。在中国，内容的运营与网络的运营是由不同的实体来经营的，可以分为两种情况：一种是拥有线缆的运营商，它们是数字电视的运营体，因此在内容和业务的发现和选择方面类似于欧洲的做法；另一种是基于电信网络的IPTV运营商，这些运营商具有全国性的电信网络和互联网络基础设施，这些运营商通过提供单独的业务导航系统，并且结合内容运营平台、业务运营平台和CDN来实现业务发现和选择。表4-2简单对比了国内电信运营商与DVB组织在业务导航方面的异同。
表4-2 业务发现和选择与业务导航关系对比表
