奔流集成播控平台系统构成

       随着国家三网融合战略的深入发展，基于对国务院三网融合总体要求、试点方案以及对IPTV产业和业务的深刻理解，并充分研究了市场需求和技术发展，UT斯达康推出了奔流（RollingStream）集成播控平台解决方案。奔流集成播控平台是一个可对各类三网融合新媒体业务进行播控、可满足用户各层面需求的融合性新媒体播控平台。

       •  支持融合播控，除了对IPTV业务提供支持，还对广电互动数字电视业务、互联网电视业务、手机电视业务等提供支持。

       •  基于内容运营管控与内容分发、网络传输完全解耦的先进解决方案。

       •  可对不同业务、不同区域、不同用户群，分发不同的内容、制定不同的产品、实现不同的编排、呈现不同的EPG,实现选择性分发、差异化运营管理。

       •  强大的业务可管控能力（审核、编排、定价、发布、鉴权、业务访问门户、实时上下线）。

       •  可基于客户的运营架构，灵活地部署播控平台，支持集中部署、两级部署，乃至多级部署，满足客户集中运营、分布式运营的组织架构需要。

       •   支持多内容多服务的多级引入和汇聚平台。

       •  支持内容、服务的虚拟运营平台。

       •  内容安全管控：支持数字版权管理、强制性人工审核等，确保内容安全、

合法、可管、可控。

       •  运营安全管控：支持对内容、栏目、产品、EPG等各个运营环节进行审核；支持在播前、播中和播后对播出内容进行监看。

       •  系统安全管控：支持服务器之间，以及和终端之间的安全认证：支持对终端进行网络认证、用户认证的双重认证，确保终端接入安全；支持对各种网络安全事件的多方式及时报警；支持对服务器、网络设备的访问安全；支持核心数据安全策略；支持建立访问控制、安全维护程序，明确责任，确保系统安全运行。

       •  完备的外部接口，确保对接成功的可能，支持与多种媒资生产系统、监播监看系统、CP/SP系统、运营商内容分发网络的对接。

       •  支持多种合作对接模式，如标准对接模式、CP模式、SP模式等。

       奔流系统根据服务器的特性和在系统中的重要性，采用多种冗余方案，在保证低成本的基础上，确保整个系统在单点故障的情况下，甚至在多点故障的情况下能够正常运营。

       •  网络冗余：采用宽带IP网络作为基础设施，继承了IP网络的冗余特点。对于IP网络釆取了网络路由冗余的方式。

       •  1+1冗余：1+1冗余广泛应用于奔流系统各核心模块，当主用服务器出现故障时，备用服务器会接管其职能。

       •  负荷分担：AAA、EPG等服务器支持以负荷分担方式向用户提供服务。用户访问这些服务器前，会获得一个调度器地址，调度器会根据用户信息结合当前各服务器的负荷等信息，选择一个具体的服务器给用户，为用户提供服务。当提供服务的服务器失效时，用户可以向调度器提出请求，获取新的可用的服务器地址。单个甚至多个服务器失败不会导致业务中断，保证用户的成功接入。

       奔流集成播控平台的核心是业务管理平台(ServiceManagementPlatform,SMP),其在网络中的位置如图3-16所示。

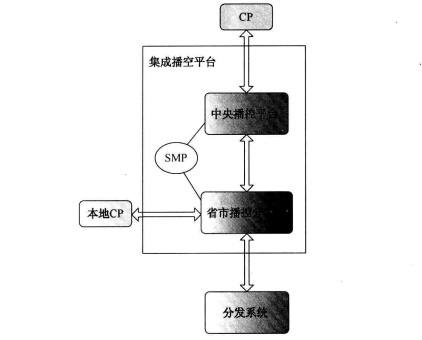

图3-16  业务管理平台SMP的位置

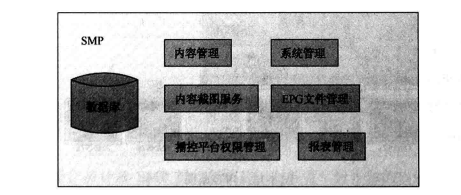

       SMP提供统一的图形用户界面，实现对内容的全方位管理，包括IPTV内容、互联网电视内容和手机电视内容等，功能包括内容管理、EPG管理、内容管理权限授权等。SMP提供内容的元数据管理、媒体文件管理及内容编排管理，并向各省市分平台和分发系统分发内容。同时，SMP提供EPG管理，用于创建维护EPG模板并向EPG服务器系统分发。由内容截图模块配合，完成视频插图的获取，根据配置从媒体文件中自动截取图片，作为各种介绍性的图片，用户可以根据需要自己配置不同用途的不同规格的图片截取参数。方便内容提供商整理媒体文件的信息，提供给用户。由权限控制模块配合完成对下层平台的内容管理权限授权。SMP提供分权分域管理能力，允许不同的操作员管理其权限范围内的内容，允许内容分发到权限内管理区域的下层节点。SMP各软件功能模块如图3-17所示。

 

图3-17    逻辑功能

       •  供内容提供商上载和管理节目的元数据和媒体数据。可管理的对象包括点播节目、直播节目、节目时间表、节目分类、节目打包等。

       •  集成内容编辑工具，操作员可在允许的范围内检索内容存储中的内容，并进行内容编辑。

       •  提供节目分发管理，允许操作员将库存节冃分发到不同的下层节点。

       •  可针对不同的下层节点管理各自的节目分类并打包。

       •  内容审核。

       •  管理操作员账号和权限。

       •  维护系统分域和节目分发节点。

       •  系统维护。

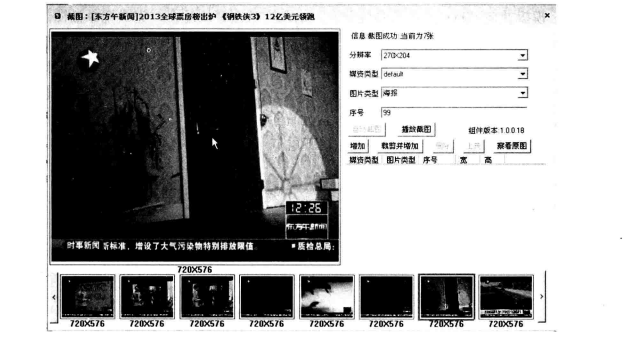

       通过系统读取媒体文件内容，按一定的图片尺寸、图片用途规则，自动截取内容中的视频并转换成图片，供管理员选取作为内容图标，如图3-18所示。

图3-18  内容截图

       •  支持集中上载或定义各个EPG服务平台所需要的EPG文件，并向各EPG服务平台分发。

       •  在SMP的管理界面下，可定义不同的EPG服务器上文件放置路径，定义不同集成播控分平台的EPG服务器，配置需要分发的EPG文件或文件包，定义EPG文件的发布事件。定义好EPG文件的发布事件后，通过发布命令将需要发布的EPG模板文件发布到相应的EPG服务器，机顶盒通过EPG服务器获取信息呈现在电视上。

        定义各省市分平台的功能模块操作权限。

        在中央平台部署权限管理控制系统后，中央平台操作员就可以利用该系统为各省市分平台定义授权信息，包括对各省市分平台的内容管理、产品管理和EPG管理的权限分别进行控制，这样各省市分平台即可在 中央平台的授权下实现符合各省市实际情况的个性化功能。

        中央平台对省市分平台的权限控制原理如图3-19所示。

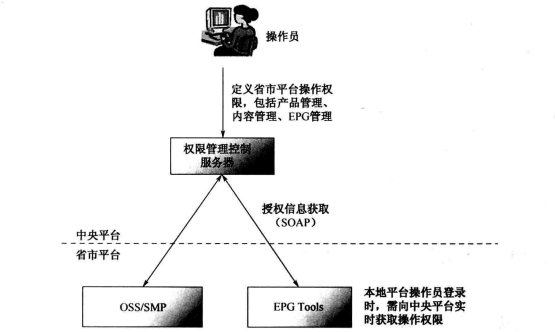

图3-19  播控平台权限控制

       中央平台操作员登录SMP操作界面后，对各省市分平台的内容管理、产品管理和EPG管理的“写操作”（即增加、删除、修改）权限进行定义，而不控制“读操作”（即查询）的权限。

       当省市分平台操作员登录时，省市分平台会先访问中央平台的权限控制系统，校验其各自的各个功能模块是否经过中央平台授权，只有授权的情况下才允许做相应管理操作。具体而言，当省市分平台的操作员登录到省市OSS时，将根据中央平台对其设置的内容管理和产品管理的播控权限，进行相应的“写操作"；当省市分平台的操作员登录到省市EPGTool系统时，将根据中央平台对其EPG管理权限的设置，进行相应的“写操作”。

       默认情况下，省市分平台具有所有功能的“读”权限，如查询等，但不具有某些“写”操作权限，如增加、删除、修改等操作。

       中央平台控制的相关功能权限如下所述。

       •  内容管理权限：包括ChannehVOD、连续剧、Package的增删和修改。

       •  产品管理权限：对Service.产品、产品套餐的增删和修改。

       •  EPG管理权限：EPG模块的创建、删除和修改等。

       •  报表管理。

       •  上载文件统计：对不同VSP（VirtualServiceProvider,虚拟运营商）上传的媒体文件总数进行统计，包括对状态为待处理、激活、转码失败、复制失败、删除成功等不同媒体类型的上传文件总数进行统计。

       •  库存域内容统计：对不同VSP目前在库存域中的内容总数进行统计，包括对已出库和未出库的影片、连续剧、单集、图文节目、频道的库存总数进行统计。

       •  分发域内容统计：对不同分发域中的内容总数进行统计，包括对己上线和已下线的影片、连续剧、单集、图文节目、频道的内容总数统计。

       •  审核情况统计：对不同VSP的内容审核情况进行总数统计，包括对等待审核、审核失败和审核通过的影片、连续剧、单集、图文节目的审核总数进行统计。

同时，SMP还支持将这些统计信息进行打印，并可导出成Excel文件，方便查询。

        播控系统的内容可以有多个来源，内容提供商、运营商，以及其他各种分支机构都可能使用SMP系统，为方便管理不同来源的内容，在SMP中将所有机构都统一简化成用VSP表达，不同来源的内容使用相应的VSP来识别，且各VSP在SMP中都是并列平等的。

       对于每个VSP,既可以分别定义该VSP的媒资为无须审核和一级审核，而且还可以分别定义该VSP媒资是否需要技术审核。

      在SMP中，任何媒资对象都必须且只归属于某个VSP,如图3-20所示。

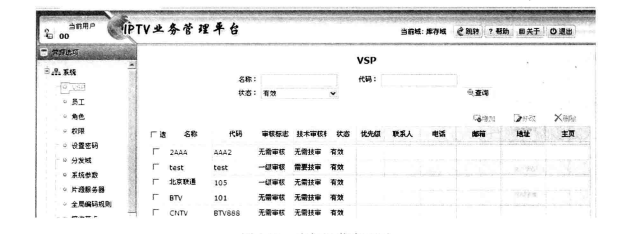

图3-20   虚拟运营商配置

       为实现安全管理，系统在为每个员工分配一个用户名和登录密码的同时，还要被赋予不同权限，以便进行不同权限的操作。员工不属于任何VSP,但可以通过对员工赋予VSP内容管理权限或VSP审核权限，从而与VSP关联起来。这样员工具有了关联VSP的内容管理权限和审核权限，即员工必须且只有与VSP关联后，才拥有了对媒资数据的操作权限。

       同样，通过对员工赋予分发域的域管理权限或出库权限，从而与分发域关联起来。这样员工具有了关联分发域的域管理权限，拥有了将其所管理的内容出库到相应分发域的权限。

       权限是指进行某种操作的权力，系统中的每一个功能都有对应的操作权限，只有拥有此操作权限的员工才能操作此功能。

       对于没有被选中的权限，当目标员工登录SMP操作界面后，这些没有被选中的权限是不可操作或没有显示的，即只有被选中的权限才变为可操作或显示的。不同的员工，被赋予不同的操作权限，这样各个员工可以在自己的权限范围内进行相关的操作，从而实现系统的安全管理，如图3-21所示。

       SMP对内容进行分域管理：库存域管理和分发域管理。其中，库存域为全量库存节目，分发域为出库的节目。每个分发域对应一组分发节点，负责将该分发域中媒资对象分发到该分发域对应的下层节点。分发域主要进行节目的打包和分类，以及跟踪数据分发情况。各个分发域可以独立地进行节目分类和打包，并可容纳不同虚拟运营商(VirtualServiceProvider,VSP)的节目。

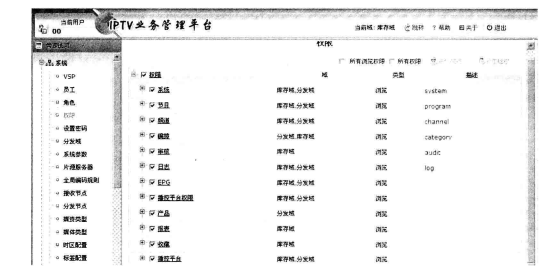

图3-21  系统操作权限配置

       在SMP中，任何媒资对象，除了归属于某个VSP夕卜,的管理域中。SMP将媒资对象的管理域从逻辑上分成了库存域和分发域，如图3-22所示。

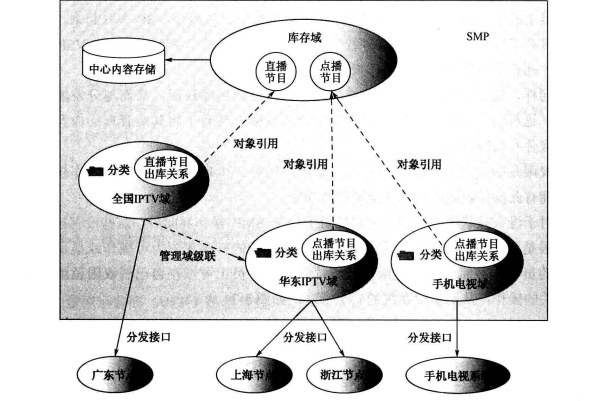

图3-22  管理逻辑结构

(1)库存域

       库存域负责媒资对象的入库工作，然后将媒资对象出库到分发域。

       库存域为全量库存节目，SMP有且只有一个“库存域”。

       目前，库存域仅考虑容纳原子媒资对象(包括VOD、Channel.Schedule和连续剧)，不包含分类和节目包。所有进入系统的原子内容都必须先进入该域，再由系统根据一定规则进行自动或人工的出库操作，将媒资对象出库到分发域，再由分发域分发到下级节点。

       任何原子节目的元数据和媒体文件都在库存域中统一管理。出库时，系统记录节目ID与分发域的关系，以及节目在分发域的状态，并按一定规则自动选取元数据、图片和内容文件向下级节点分发。

(2)分发域

      分发域主要完成媒资对象的打包和分类工作，跟踪分发数据的情况。每个分发域可以有各自独立的节目分类和打包。SMP支持多个分发域。

       每个分发域可以对应一组分发节点，同一个域中的媒资对象将无差别地分发到该域的所有节点。一个分发节点只能对应一个分发域。

       每个分发域可以容纳不同VSP的节目，一个VSP的节目也可以分发到不同的分发域。

       分发域可以级联，比如全国IPTV域可以级联华东IPTV域。目前只考虑两级。

       •  级联后，上级分发域的数据将自动同步到下级分发域的分发节点。

       •  不同分发域中的数据是相互隔离的，即使是级联的分发域。唯一的例外是上级分发域的分类与下级分发域中的分类可以关联成父子分类。

       •  节目允许在级联的上、下级分发域重复出库：重复出库节目向相关重复节点只下发一次节目数据。若重复出库节目从其中一个分发域回收，系统不向重复节点下发节目删除指令，而只下发删除相关映射关系的指令。节目可以在两级分发域分别编排和打包。

       每个分发域需要该分发域所支持的媒资规则和媒体规则，即需要该分发域对文本、图片和媒体文件的选择条件，这样才能保证在出库分发时能自动选择相应文本、图片和媒体文件下发到该分发域所属的各分发节点。

       任何一个分发域可以支持一种媒资规则，但可以支持多种媒体规则，如图3-23所示。

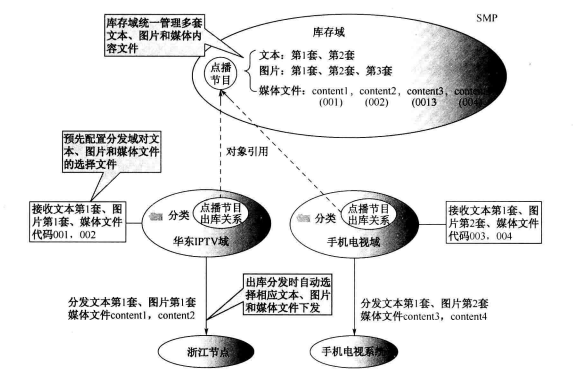

图3-23  媒资媒体规则管理

       分发节点：分发节点用于接收分发域下发的媒资对象。SMP自动记录每个原子节目向不同分发节点的分发状态。每个分发域可以有自己的若干个分发节点，

      既省市分平台的接收节点，分发域为分发节点的集合，如图3-24所示。

 

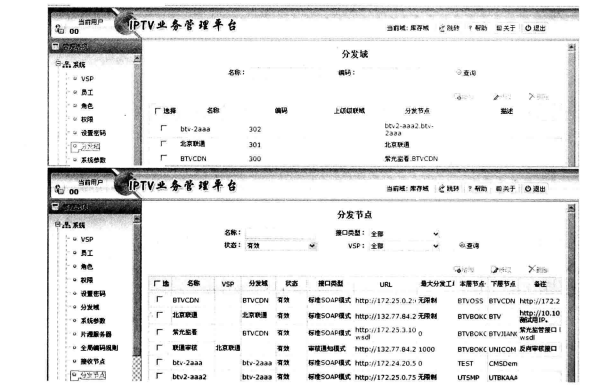

图3-24    分发域分发节点配置

       内容引入配置管理是指接收节点配置，接收节点是指用于接收第三方系统的内容的节点。

       对于SMP级联部署应用（即有部署在中央平台的SMP和部署在省市分平台的SMP的应用），在中央平台SMP,其接收节点需配置第三方系统的相关信息和URL,在省市分平台SMP,其接收节点需要配置中央平台SMP的相关信息和URL。

典型的例子如图3-25所示。

图3-25  内容接收节点配置
