播控平台逻辑结构和模块功能

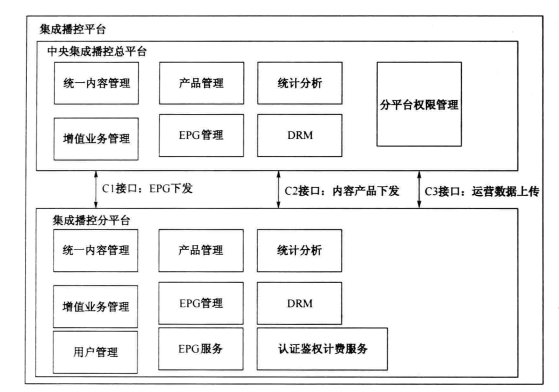

       播控平台是一个统一内容管理系统，该系统由多个功能模块组成，对于中央集成播控总平台，其功能有内容管理、产品管理、EPG管理、权限管理、统计管理、数字版权管理、增殖业务管理；而对于省市分平台来说，除了具备和中央集成播控总平台的内容管理、产品管理、EPG管理、统计管理、数字版权管理、增殖业务管理功能外，还有分平台特有的用户管理、EPG服务管理、认证鉴权计费服务管理功能。这些功能模块既独立又协作，从而实现了整个系统的各项功能，如图3-2所示。

       播控平台统一管理IPTV内容，包括节目、连续剧、直播频道等，对于不同来源的元数据和媒体内容，提供内容的元数据管理、海报管理、媒体文件管理和内容编排的统一管理功能，并向各地区集成播控分平台分发内容，以简化节目管理的操作，满足不同市场应用需求。 

图3-2播控平台逻辑结构

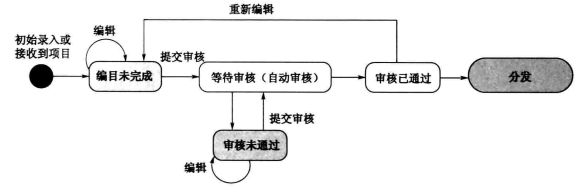

       内容管理的实现包括接收不同来源的元数据和媒体文件，按需进行二次编辑，编辑完成后，转入等待审核状态。系统根据不同来源信任度设定的需要或者无须审核策略进行人工或自动审核，审核通过后，元数据和媒体文件转为等待出库状态，此状态的元数据和媒体文件也可以根据客户需求，自动或手工分发给不同的集成播控分平台，如图3-3所示。



       从不同内容提供商接收影片、连续剧、图文节目的元数据和媒体文件，经过再次编辑完成后提交审核。

       凡是需要人工审核的影片、连续剧、频道、图文节目均进入播控平台的审核管理管理模块，这些未审核的影片、连续剧、频道、图文节目在审核工位排队等候审核。进入到审核管理模块后便可以查询到所有等待审核的影片、连续剧、频道、图文节目，这时可以依次进入影片、连续剧、频道、图文节目队列进行批量或单个审核，如果审核通不过，则该影片、连续剧、频道、图文节目需要再次进行编辑，然后保存修改后，重新提交审核，直到审核通过。当影片、连续剧、频道、图文节目审核通过后，该影片、连续剧、频道、图文节目就进入等待分发状。

       任何无须审核和人工审核通过的影片、连续剧、频道、图文节目都可以有选择地分发到各个集成播控分平台或CDN（ContentDistributionNetwork,内容分发网络）系统。在影片、连续剧、频道、图文节目管理界面，选择一个或多个影片、连续剧、频道、图文节目，然后再依次选择需要分发的分发管理域进行影片、连续剧、频道、图文节目的分发。对于任何分发的影片、连续剧、频道、图文节目，必须在分发成功后，该影片、连续剧、频道、图文节目才能为所在的播控分平台管理和使用。

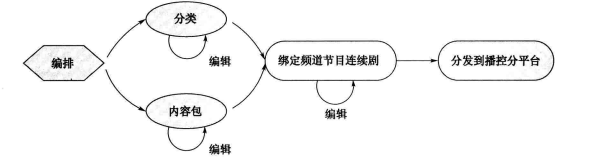

        播控平台可以针对不同的地区分发域，编排该地区特色的分类和内容包，为不同分类和内容包绑定频道、节目、连续剧，并分别向各集成播控分平台分发，如图3-4所示。

图3-4产品管理

       为不同地区定义不同的用户产品，首先必须为不同的地区定义包含不同节目、频道、连续剧、图文节目的内容包和分类。这些包含不同节目、频道、连续剧、图文节目的内容包和分类配置完成后，从中央播控平台同步到集成播控分平台，便于集成播控分平台用于在各地的EPG上呈现和配置本地各种内容产品套餐。

       总平台EPG管理系统负责设计、修改全国EPG模板，并向播控分平台发布EPG模板。分平台EPG管理系统接收中央总平台发布的EPG模板，并透传至EPG服务器。同时根据本地直播、点播节目以及互动增值业务的规划，编排本地EPG。总平台制作发布EPG首页模板，由总平台负责的首页EPG条目由总平台进行管理和配置，由分平台负责的首页EPG条目由分平台进行管理和配置。EPG模板包是EPG展示所使用到的各种文件的集合，它包括HTML、JSP、PHP页面、页面使用的图片等资源文件、显示相关的配置文件。分平台将收到的用户EPG使用记录进行统计分析，并上传至总平台EPG管理系统。

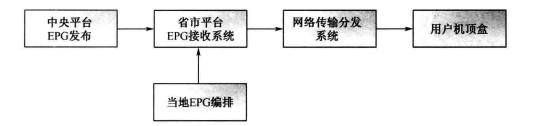

EPG管理的流程图如图3-5所示。

图3-5EPG管理流程图

其中，

     • 中央平台EPG管理负责设计、修改省市分平台的EPG包，并向省市级平台发布EPG包。

     • 省市分平台的EPG接收系统接收中央平台发布的EPG包后，编排本地EPG。

      • 网络传输分发系统接收省市分平台EPG系统的EPG包，对其进行解析并发布至用户端。

       权限管理对各地区集成播控分平台的操作功能进行授权管理。中央播控平台可以对使用其内容的各集成播控分平台进行适当的内容、产品、EPG管理授权。

       权限控制特性具体如下所述。

       操作权限针对集成播控分平台系统，而不具体到操作账号，对不同的集成播控分平台系统可以分别进行授权。操作权限目前分内容管理权限、产品管理权限、EPG管理权限三个大类，涉及的具体操作有增加、修改、删除，不对查询进行控制。当一个新的省市分平台建成后，该新的省分播控平台必须经过中央集成播控总平台赋予其内容管理、产品管理、EPG管理的增加、修改、删除权限，否则该播控分平台便不能进行内容管理、产品管理、EPG管理的增加、修改、删除操作。

       集成播控分平台系统会定时主动向中央播控平台系统发起请求，获取自身权限数据。

       统计分析管理按统一格式接收并存储不同终端用户、不同业务系统的运营数据，如订购记录、观看记录、浏览记录、开机记录等，提供基础的统计分析功能，并可进行扩展定制以满足各种统计分析需求。比如，可以在播控平台的管理界面下，按不同的分发域，或者说按不同的集成分平台来查询用户开机记录等信息。

       为了保障系统运行，及时了解播控平台系统硬件和软件运行情况，网络管理为集成播控平台的所有网元提供拓扑管理、配置管理、故障管理、性能管理、系统管理等网管功能。

       DRM能有效地保护视频、音频、图文版权，防止数字内容的非法复制、传播，防止非法用户或未经授权的用户非法观看、打开音/视频、图文内容。

       对于直播、点播、图文节目，首先经过DRM系统产生的密匙进行加密处理，加密后的媒体文件经过播控发布平台分发到分发系统，用户终端接收到经过加密的媒体文件后，需要向DRM系统申请解密密匙，用户终端拿到解密密匙以后将加密媒体文件解密，解密后的视频文件便可以通过播放器播放。

       IPTV增值业务(Value Added Service,VAS)是凭借公共互联网资源和IPTV电视终端设备开发的附加业务，它综合了信息、通信、游戏等内容丰富的应用服务，是运营商为了满足消费者更高层次的信息需求而提供的服务。IPTV运营商提供的增值服务一般包括游戏、教育、信息、电视购物、电视支付、卡拉OK等，用户根据自身需求而选择相应的服务，电视增值服务的出现正在改变着电视观众的看电视习惯，由单纯的看电视节目朝着用电视的方向发展。

       增值业务管理主要是完成增值业务的集成、审核、发布，增值业务的集成就是完成多种增值业务的引入，增值业务的审核就是完成增值业务及其增值业务内容的审核，增值业务的发布就是把通过审核的增值业务和增值业务内容发布到内容管理和业务管理平台。

       增值业务测试管理是把增值业务通过业务测试平台进行业务测试体验，业务测试终端多种多样，包括机顶盒、PC、手机、PAD等。

       用户管理完成终端用户的开户、销户、产品套餐转换、产品订购、产品退订、产品状态变更等管理，提供操作界面和SOAP接口两种方式，可与BOSS系统对接。

        EPG服务系统直接为终端用户提供EPG浏览、交互服务，支持分布式部署，可平滑扩展到支持大规模用户，支持高可靠性部署。

        AAA服务提供终端用户的认证和业务鉴权功能，并接收处理来自EPG侧的用户订购请求，可生成订购话单；支持分布式部署，可平滑扩展到支持大规模用户，支持高可靠性部署。
